在当今数据爆炸的时代，时序数据已经成为企业和组织中不可或缺的一部分。它们包括了从传感器、监控设备、日志记录系统和金融交易等多种来源的大量数据，这些数据按照时间顺序排列，记录了各种事件和活动的发生和变化。时序数据的分析和处理对于企业的业务决策和运营效率至关重要。为了更好地管理和利用这些数据，人们发明了时序数据库管理系统(Time Series Database System，TSDB)。

在时序数据库系统中，时序数据通常被抽象和组织为时间线(time series)，时序数据库的设计与实现也是围绕着时间线进行的，因此理解时间线是深入理解时序数据库系统的前提。

在本文中，我将和大家一起学习一下时序数据库中时间线的概念，并以InfluxDB(2.x)为例探讨时间线在该数据库中的组织和呈现形式。

在学习时间线之前，我们先来重新认识一下时序数据。

1. 什么是时序数据

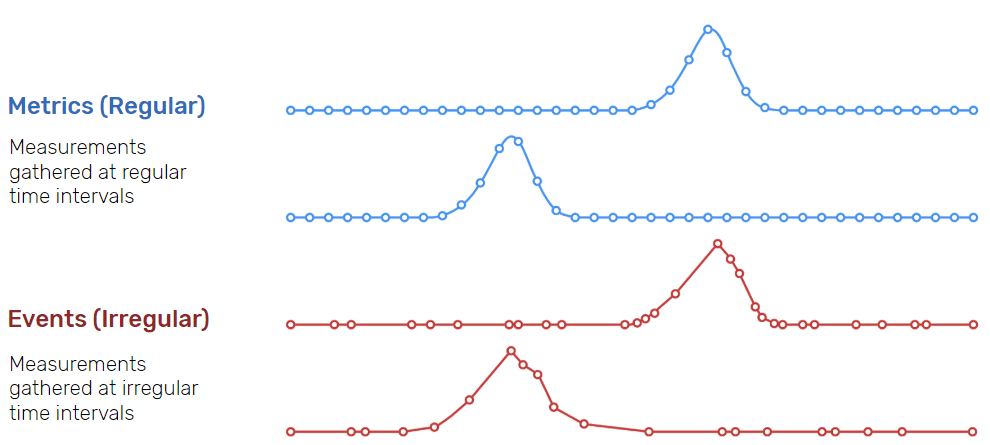

时序数据，亦称时间序列数据，是指按时间顺序记录的、具有时间戳的数据点。这些数据点可能是连续的(如下图上部的metrics)，例如每秒记录一次；也可能是不规律的，例如在特定事件发生时的记录(如下图下部的events)：


图来自influxdb，tip: 看图中小圈圈

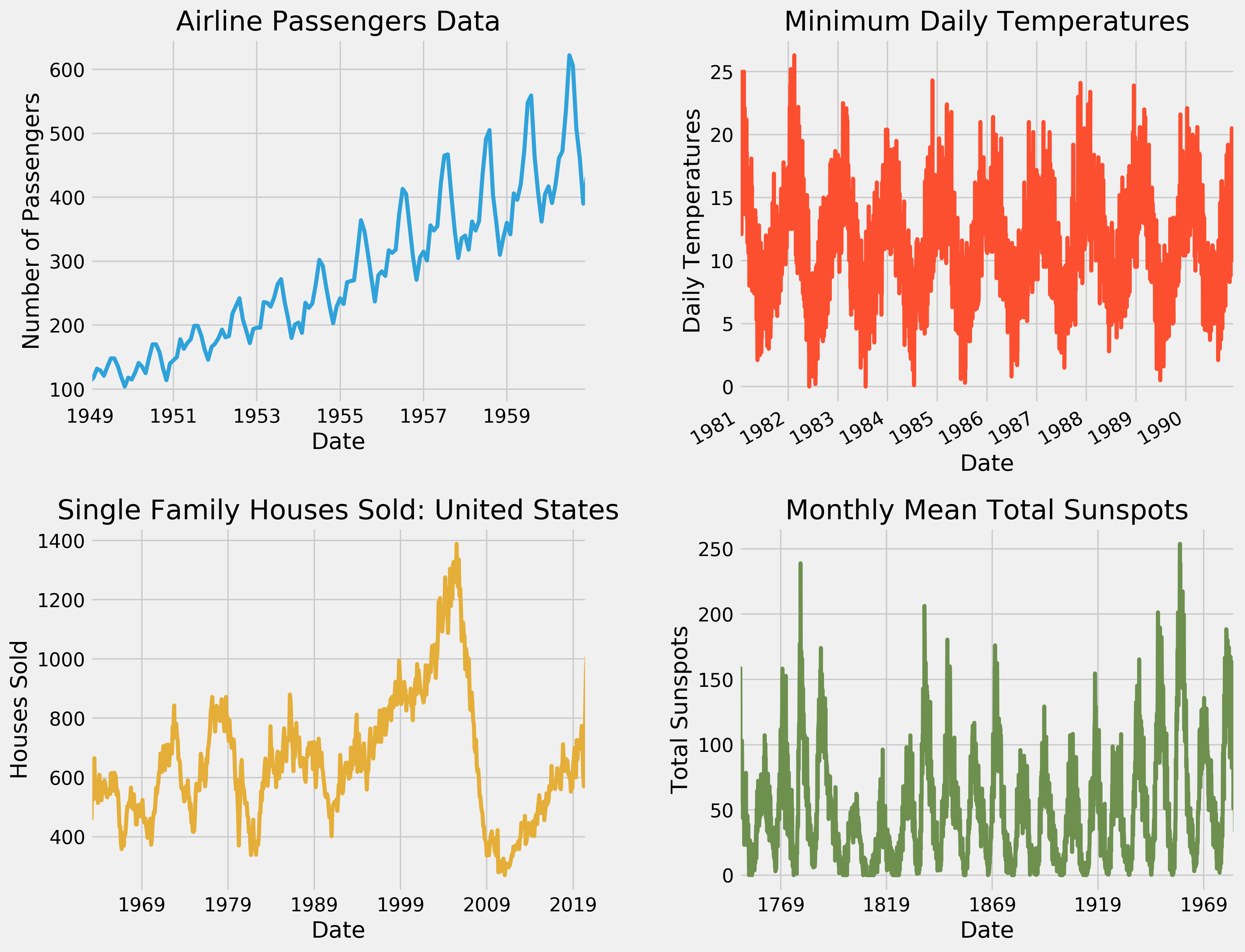

时序数据在多个领域具有广泛的应用，如金融市场的股票价格、气候科学的气象数据、工业设备的运行数据、物联网数据以及车联网数据等，如下图（此图来自网络）：

时序数据有着几个鲜明的特点：

  • 时间戳

时序数据是与时间相关的数据，每个数据点都有一个时间戳或时间范围来标识其产生或记录的时间。

  • 大数据量

时序数据通常是大数据量的，需要处理大量的持续不断的数据点。

  • 数据流

从源头流来的时序数据量往往是不间断的。

  • 数据量是不可预测的

可能会在不规则的时间间隔内突然传来大量的数据。这在金融市场上非常常见，事件发生后交易量会出现峰值，而这是很难预测的。

  • 实时性

时序数据常常需要实时处理分析，以便及时采取行动或在数据发生变化时发出警报。异常情况检测就是一个很好的例子。

  • 追加写入

新的数据点会追加到已有数据的末尾，而不是或极少是修改或删除已有的数据。并且绝大多数情况下，时序数据是按照时间顺序排列的。

我们看到时序数据和传统的OLTP（联机事务处理）数据具有很多不同的特点，这些不同决定了基于时序数据的数据库管理系统所采用的数据模型、处理的数据规模、数据的访问方式、数据的处理频率、数据的处理方式都有很多不同。

那么当前主流时序数据库是如何存储、处理和管理时序数据的呢？我们继续向下看。

2. 时间线：时序数据库对时序数据的建模

初次了解和学习时序数据库(tsdb)的时候，你都会学到一个叫时间线(Time Series)的术语，无论你学习的是InfluxDB、Prometheus还是TDengine亦或其他。

Influxdb的联合创始人Paul Dix对tsdb中时间线的理解如下：

Paul认为时间线是解释和理解时序数据的一种方法。其实时间线就是时序数据库界对时序数据的一种建模，时序数据库就是围绕时间线这个模型进行设计和实现的，当然不同的时序数据库所建立的时间线模型略有差异，模型能力也有差别。

有了时间线这个模型后，我们可以将时序数据库重新定义为：用于存储时间线的系统。

下面我们就以Influxdb 2.x为例来看看一个真实的时序数据库中的时间线模型。

2.1 InfluxDB 2.x的Line Protocol

提到时间线，就不能不提到InfluxDB用于写入数据点(data point)的Line Protocol，这是目前时序数据库领域的一个流行的时序数据库ingest(数据摄取)协议。通过Line Protocol我们能直观地看到influxdb 2.x对时间线的建模形式。下面是Line Protocol手册中定义的语法和一个示例：

// Syntax
<measurement>[,<tag_key>=<tag_value>[,<tag_key>=<tag_value>]] <field_key>=<field_value>[,<field_key>=<field_value>] [<timestamp>]

// Example
myMeasurement,tag1=value1,tag2=value2 fieldKey="fieldValue" 1556813561098000000

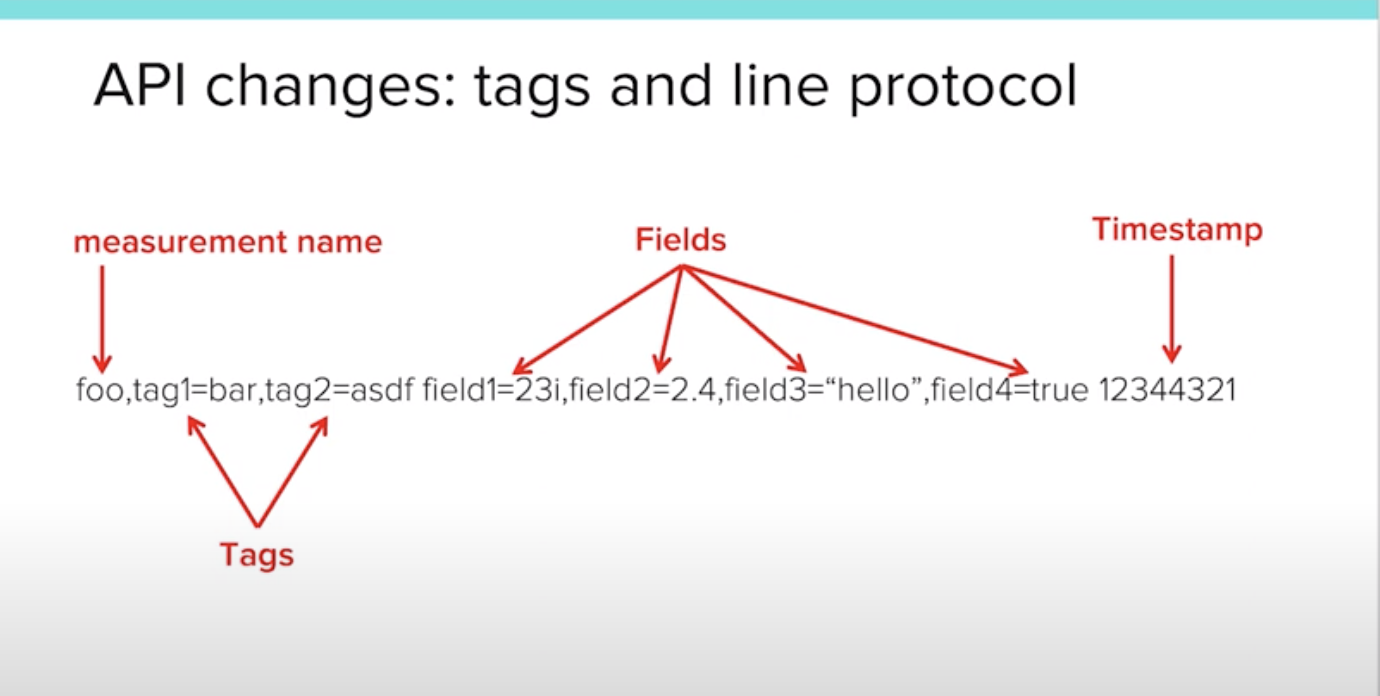

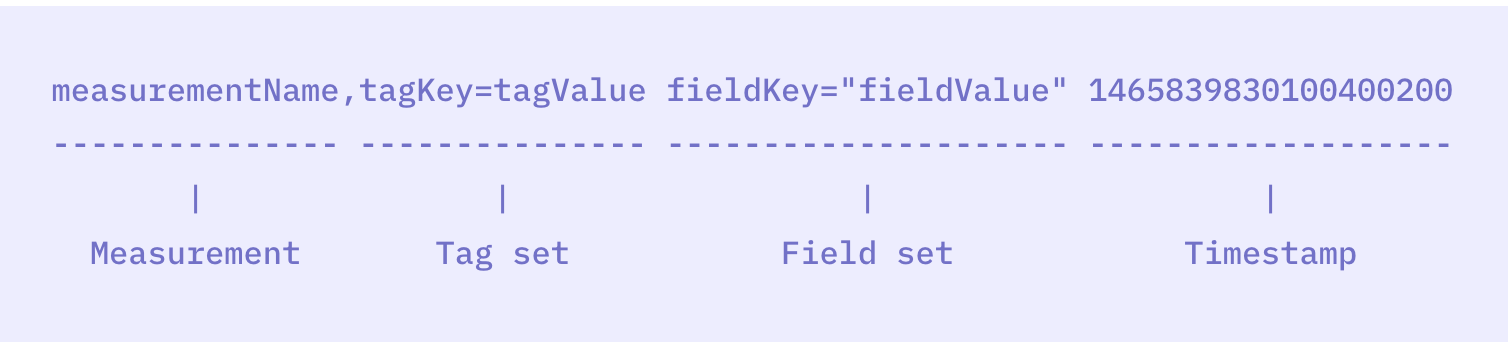

下面Paul Dix一个PPT中的例子的图以及Line Protocol手册中的图，都可以看的更直观一些：


我们看到：在InfluxDB中，通过Line Protocol插入的一条时序数据包含四个部分：

  • measurement

时序数据的类别，如温度、湿度等。measurement类似于关系数据库中的一个表名，每个时序数据点都归到一个measurement中。这个部分是必选的。

  • tag

时序数据点的标签集合。标签用于描述数据的属性或特征，比如产生的地点、设备的型号等。对每个时序数据点，InfluxDB支持为之打多个标签(tag)，每个标签是一个键值对，多个标签用逗号分隔。不过，tag这部分是可选字段，并且tag的键值对都是string类型。

  • field

field部分是时序数据点的指标集合，即时序数据的有效载荷部分，这部分放置的是要得到的field，一个键值对，包括指标名和对应的值。如果要摄入的是某地的天气信息，这里就可以用temperature=35.3,humidity=0.7；如果采集的是某只股票的股价，那么这里可以用price=201。

field部分是必选字段，至少应该有一个键值对。和tag不同，field键值对的值部分支持数值、布尔值和字符串。

  • timestamp

顾名思义，这部分是时间戳，是数据点的收集时间。Line Protocol中这部分可空，一旦为空，那么数据点的时间戳就会被默认置为当前时间。

那么，InfluxDB基于Line Protocol定义的时间线究竟是什么呢？接下来我们就来看一下。

2.2 时间线与时间点

有了对Line Protocol各部分的认知，再来理解InfluxDB定义的时间线就容易多了。

InfluxDB定义的时间线由两部分组成，一部分是时间线key，另外一部分则是时间线的value集合。

  • 时间线key(time series key)：由measurement+tags+field_name构成。每个time series key唯一标识/索引一条时间线。
  • 时间线的value集合(time series values)：是一个(时间戳, field_value)的二元组的集合。

注：我们看到tag name 和tag value都是时间线key的一部分，但field仅name是，这也是tag和field的重要差别之一。

看一个Paul Dix的PPT中的例子，下面是用Line Protocol摄取的数据：

weather,city=Denver,state=CO,zip=80222 temp=62.3,humidity=32
weather,city=Bellevue,state=WA,zip=98007 temp=50.7,humidity=76
weather,city=Brooklyn,state=NY,zip=11249 temp=58.2,humidity=55

我们来分析一下，这三条Line Protocol数据中究竟包含有几条时间线！根据时间线key唯一标识一条时间线以及时间线key的定义，我们能得到六种measurement+tags+field_name的组合，即六条时间线：

weather,city=Denver,state=CO,zip=80222#temp
weather,city=Denver,state=CO,zip=80222#humidity
weather,city=Bellevue,state=WA,zip=98007#temp
weather,city=Bellevue,state=WA,zip=98007#humidity
weather,city=Brooklyn,state=NY,zip=11249#temp
weather,city=Brooklyn,state=NY,zip=11249#humidity

这样来看，之前摄取的数据在每条时间线上只录入了一个数据点(即时间点)。以第一条时间线为例，其摄入(ingest)的数据点为：

时间线key：weather,city=Denver,state=CO,zip=80222#temp
时间线value：(62.3, t0) // t0表示摄入时的时间戳

为了更好体现时间线与时间点的关系，我们再利用Line Protocol在上述时间线上加几个数据点：

weather,city=Denver,state=CO,zip=80222 temp=64.3,humidity=42 // t1
weather,city=Denver,state=CO,zip=80222 temp=65.3,humidity=43 // t2
weather,city=Denver,state=CO,zip=80222 temp=64.9,humidity=45 // t3

这样形成的时间线为：

时间线key：weather,city=Denver,state=CO,zip=80222#temp
时间线value集合：[(62.3, t0), (64.3, t1), (65.3, t2), (64.9, t3)]

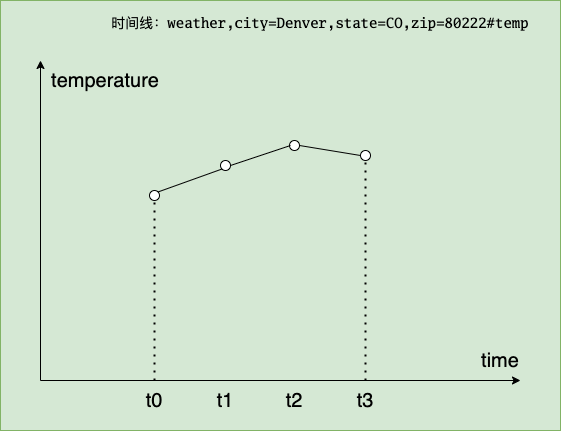

我们针对这条时间线可以直观地画出Denvor的温度趋势图(x轴为时间，y轴是denvor的温度变化)：

这样看来，Line Protocol一次可以在多个时间线上各自插入一个时间点。

注：以上是influxdb 2.x对时序数据的建模。influxdb 3.0，即influxdb iox对time series做了重新建模，回归了table的方式：measurement <=> table，其余标签、字段、时间戳都变成了column(列)。

InfluxDB的时间线抽象非常重要，它对influxdb的存储引擎、查询引擎等的设计有着重要影响。关于时序数据库还有一个重要的问题需要清楚认知，那就是基数(Cardinality)，下面我们就来说说tsdb的基数。

3 时序数据库的基数

基数并非时序数据库专有的概念，传统关系型数据库中就有基数的概念。《SQL优化核心思想》的第一章第一节讲的就是基数。书中给出的定义是：某个列唯一键(distinct keys)的数量叫作基数。书中还给出了一个比较好理解的例子。比如：性别列，其数值要么是男，要么是女，所以该列的基数为2。

那么InfluxDB是如何定义一个时序数据库相关的基数的呢？简单来说就是唯一时间线的数量。如果一个数据库只有一个measurement，那么定义该measurement的基数，就是这个measurement下的唯一时间线的数量，下面是一个例子：

measurement1：
    - 2个tag
        - tag1：有3个唯一值
        - tag2：有4个唯一值
    - 5个field

该measurement1的基数为3x4x5=60。

在InfluxDB 2.x版本中，高基数意味着时间线的膨胀，可能会影响读写性能。因为高基数会增加索引大小，导致内存使用增加、查询性能下降和更长的索引维护时间。同时，高基数还会导致写入速度降低、查询执行时间变长、磁盘空间使用增加和压缩和数据维护操作变得更加复杂和耗时。为了减轻高基数对InfluxDB读写性能的影响，可以采取一些措施，如仔细设计数据模型(减少高基数维度)、使用连续查询或任务进行预聚合、或使用刚刚发布没多久的、号称支持无限时间线的InfluxDB 3.0等。

4. 小结

时序数据在现实世界中具有广泛的应用。时序数据库，如InfluxDB 2.x，采用时间线作为基本的数据结构以高效地建模、查询和管理时序数据。然而，高基数数据仍然是时序数据库面临的一个重要挑战。理解时序数据库中的时间线以及其优缺点，有助于我们更好地利用时序数据库解决实际问题。

5. 参考资料

  • OpenMetric与时序数据库存储模型分析 – https://zhuanlan.zhihu.com/p/410255386
  • Why time series – https://www.influxdata.com/time-series-database/
  • The Journey of InfluxDB – https://youtu.be/sfHaYdcDaAY
  • Time Series Data, Cardinality, and InfluxDB – https://www.influxdata.com/blog/time-series-data-cardinality-influxdb/
  • influxdb 2.x时间线基数 – https://docs.influxdata.com/influxdb/v2.6/reference/glossary/#series-cardinality
  • influxdb 2.x storage engine – https://docs.influxdata.com/influxdb/v2.6/reference/internals/storage-engine/
  • Line Protocol – https://docs.influxdata.com/influxdb/v2.6/reference/syntax/line-protocol/
