Nginx已经是互联网IT业界一个无敌的存在,作为反向代理、负载均衡、Web服务器等多种角色的扮演者,Nginx在全球各个互联网公司落地、开花和结果,Ngnix已经成为了支撑全球互联网应用的一个不可获取的组成部分。

在我们的平台中,Nginx同样被拿来作为服务接入的最前端的反向代理,并且我们的Nginx也是作为一个Service跑在我们的Kubernetes集群中的。Ngnix背后的服务众多,服务的生生死死都要在Nginx上这些服务路由的配置中有所体现,这就要求部署在Kubernetes集群中的Nginx需要有一个合理的配置热更新方案。

Nginx自身是支持配置热更新的,通过nginx -s reload命令可以实现这一点:

# sudo nginx -s reload

# sudo tail -100f /var/log/nginx/error.log
2016/11/18 08:21:03 [notice] 31516#31516: signal process started

这也是诸多nginx热更新方案的基础。

随着Docker容器以及容器集群/云的出现,Nginx也被Dockerize了,Docker中Nginx的配置热更新方案在Jason Wilder这篇文章中有体现,在该方案中,你可以直接使用Jason Wilder开源的Nginx-proxy实现容器中Nginx的配置的热更新。但这个方案并不能直接适用于Kubernetes,而且作者也并没有Plan support k8s

在Kubernetes集群中部署的Nginx,我其实也找到了一个配置热更新的方案,这是普元的一份技术资料《微服务动态路由实现:OpenResty与kubernetes》中提供的,这个方案通过OpenResty与K8s的结合实现了配置热更新。由于我对OpenResty并不熟悉,并且我个人更希望通过Kubernetes自身的一些Feature来实现这个方案,于是我开始了我自己的探索。

一、需求场景和方案原理

我们要实现的就是:当Kubernetes集群中的Service发生变化时,比如新创建一个Service或删除了一个Service,这些Service在Nginx反向代理中的路由配置需要同步更新并生效。因此,这个过程的场景大致如下:

  • 管理员通过命令或程序通过API操作K8s集群创建或删除Service;
  • 监听API Server Event的某个程序获取该Event,并从API Server读取最新Service数据,重新生成/etc/nginx/conf.d/default.conf;
  • /etc/nginx/conf.d/default.conf文件的变动触发文件变更事件,监听该事件的脚本调用“nginx -s reload”命令实现Nginx的配置热更新。

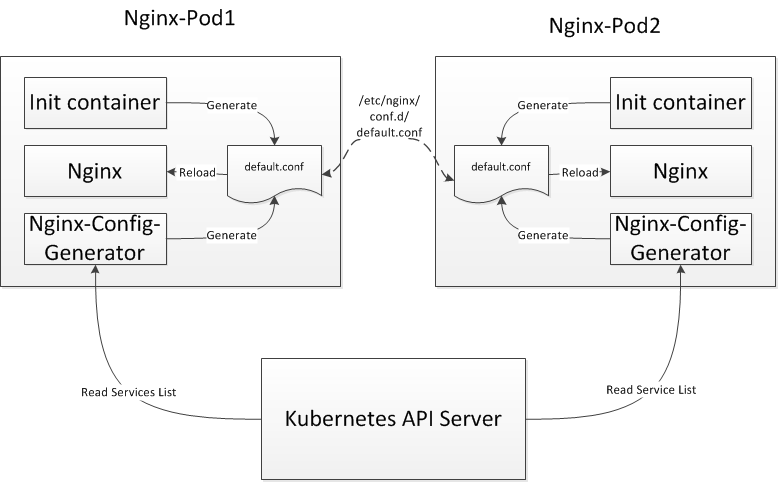

针对这一需求场景,我这里给出一个实现方案,先上图:

img{512x368}

简答说明一下:

  • Nginx作为一个Service部署在Kubernetes集群中,可以有多个Pod副本;
  • 以一个nginx pod为例,该Pod中包含三个Container,分别是init container、nginx container和config-nginx-generator container;
  • 三个Container共同挂载且共享一个Pod volume,emptyDir类型即可,无需持久化的存储卷,三个Container的挂载路径均为/etc/nginx/conf.d;
  • Pod启动时,init container首先启动并访问API Server,获取Service列表,按照一定条件过滤后(比如通过label的key和Value值),初始创建/etc/nginx/conf.d/default.conf。创建成功后,Container退出;
  • nginx container启动,加载配置,开始提供反向代理服务,并通过inotify工具监视/etc/nginx/conf.d/default.conf文件状态变化,一般变化,就执行nginx -s reload热加载最新配置。
  • config-nginx-generator container同时也启动起来,监听API Server的service变更Event,一旦有Event出现,就重新读取API Server中的Service list,并重新生成一份新的default.conf,覆盖old版本 default.conf。

二、环境

由于KubernetesDocker都在Active Develop的过程中,两个项目的变动都很快,因此,特定的Feature(比如k8s的init container)、操作和说明在某些版本是好用的,但对另外一些版本却是不灵光的。这里先把环境确定清楚,避免误导。

OS:
Ubuntu 14.04.4 LTS Kernel:3.19.0-70-generic #78~14.04.1-Ubuntu SMP Fri Sep 23 17:39:18 UTC 2016 x86_64 x86_64 x86_64 GNU/Linux

Docker:
# docker version
Client:
 Version:      1.12.2
 API version:  1.24
 Go version:   go1.6.3
 Git commit:   bb80604
 Built:        Tue Oct 11 17:00:50 2016
 OS/Arch:      linux/amd64

Server:
 Version:      1.12.2
 API version:  1.24
 Go version:   go1.6.3
 Git commit:   bb80604
 Built:        Tue Oct 11 17:00:50 2016
 OS/Arch:      linux/amd64

Kubernetes集群:1.3.7

私有镜像仓库:阿里云镜像仓库

三、实现

1、nginx image的创建

nginx image实现了两个功能,一个自然是nginx自身了,另外一个就是监听/etc/nginx/conf.d/default.conf文件的变化,并适时调用nginx -s reload更新nginx配置。在kubernetes的源码目录kubernetes/examples下有一个例子:https-nginx,这里面已经为我们实现了一个基于auto-reload-nginx.sh的Nginx image Dockerfile,我们稍作改造就可以直接使用了:

//Dockerfile

FROM nginx
MAINTAINER Tony Bai <bigwhite.cn@aliyun.com>

COPY auto-reload-nginx.sh /home/auto-reload-nginx.sh
RUN chmod +x /home/auto-reload-nginx.sh

# install inotify
RUN apt-get update && apt-get install -y inotify-tools

基于该Dockefile构建image:

# docker build -t xxxx/nginx

# docker images
REPOSITORY                                             TAG                 IMAGE ID            CREATED             SIZE
xxxx/nginx                                            latest              a1503b1c2b70        42 seconds ago      191.9 MB

官方nginx image基于debian jessie版本构建,apt-get update & install时需要耐心等待一下。

打标签并推送到我们的阿里云私有镜像库

# docker tag a1503b1c2b70 registry.cn-hangzhou.aliyuncs.com/xxxx/nginx

# docker images
REPOSITORY                                             TAG                 IMAGE ID            CREATED             SIZE
xxxx/nginx                                            latest              a1503b1c2b70        12 minutes ago      191.9 MB
registry.cn-hangzhou.aliyuncs.com/xxxx/nginx          latest              a1503b1c2b70        12 minutes ago      191.9 MB

# docker push registry.cn-hangzhou.aliyuncs.com/xxxx/nginx
2、编写Pod yaml

由于init container和config-nginx-generator container在真实场景中都是要与Kubernetes的API Server交互,并生成/etc/nginx/conf.d/default.conf,这需要一个实现过程,在这里我们暂不给出两个Container的具体Dockerfile以及实现功能的实际程序,而是用两个通用docker image,并通过“手动”方式实现它们各自的功能。因此,我们在这一节中就可以给出Nginx Pod的yaml描述文件了:

//nginx-reload-on-k8s.yaml

apiVersion: v1
kind: Pod
metadata:
  name: nginx-reload-on-k8s
  annotations:
    pod.beta.kubernetes.io/init-containers: '[
      {
           "name": "nginx-reload-on-k8s-init-1",
           "image": "busybox",
           "command": ["wget", "-O", "/etc/nginx/conf.d/index1.html", "http://www.baidu.com"],
           "volumeMounts": [
               {
                  "name": "conf-volume",
                  "mountPath": "/etc/nginx/conf.d"
               }
           ]
      },
      {
           "name": "nginx-reload-on-k8s-init-2",
           "image": "busybox",
           "command": ["wget", "-O", "/etc/nginx/conf.d/index2.html", "http://dict.cn"],
           "volumeMounts": [
               {
                  "name": "conf-volume",
                  "mountPath": "/etc/nginx/conf.d"
               }
           ]
      }
    ]'
spec:
  containers:
  - name: nginx-config-generator
    volumeMounts:
    - mountPath: /etc/nginx/conf.d
      name: conf-volume
    image: registry.cn-hangzhou.aliyuncs.com/xxxx/test:latest
    imagePullPolicy: IfNotPresent
    command:
       - "tail"
       - "-f"
       - "/var/log/bootstrap.log"
  - name: nginx-origin
    volumeMounts:
    - mountPath: /etc/nginx/conf.d
      name: conf-volume
    image: registry.cn-hangzhou.aliyuncs.com/xxxx/nginx:latest
    imagePullPolicy: IfNotPresent
    command: ["/home/auto-reload-nginx.sh"]
    ports:
    - containerPort: 80
  volumes:
  - name: conf-volume
    emptyDir: {}

Yaml中,我们创建了两个init container,分别用于从baidu.com和dict.cn抓取主页,并存储于/etc/nginx/conf.d的下面备用。nginx-config-generator我们使用image xxxx/test,这就是一个基于ubuntu且安装了诸多网络工具的镜像,用于做目标镜像调试的;nginx container用的就是上面push到私有镜像仓库的那个镜像,command则是执行/home/auto-reload-nginx.sh这个脚本,从而启动nginx和通过inotify监控/etc/nginx/conf.d/default.conf文件。

我们来创建这个Pod(注意:只有用kubectl apply命令时,init container才会被创建和执行,如果用kubectl create -f ,那么将忽略init container):

# kubectl apply -f nginx-reload-on-k8s.yaml
pod "nginx-reload-on-k8s" created

# kubectl get pod
NAME                           READY     STATUS             RESTARTS   AGE
nginx-reload-on-k8s            2/2       Running            0          41s

通过describe pod/nginx-reload-on-k8s,我们能看到一些Container创建的详细信息:

# kubectl describe pod/nginx-reload-on-k8s
Name:        nginx-reload-on-k8s
Namespace:    default
Node:        10.46.181.146/10.46.181.146
Start Time:    Thu, 17 Nov 2016 21:39:55 +0800
Labels:        <none>
Status:        Running
IP:        172.16.57.9
... ...

Events:
  FirstSeen    LastSeen    Count    From            SubobjectPath                    Type        Reason        Message
  ---------    --------    -----    ----            -------------                    --------    ------        -------
  57s        57s        1    {default-scheduler }                            Normal        Scheduled    Successfully assigned nginx-reload-on-k8s to 10.46.181.146
  39s        39s        1    {kubelet 10.46.181.146}    spec.initContainers{nginx-reload-on-k8s-init-1}    Normal        Created        Created container with docker id 0e21afb58eee
  39s        39s        1    {kubelet 10.46.181.146}    spec.initContainers{nginx-reload-on-k8s-init-1}    Normal        Started        Started container with docker id 0e21afb58eee
  56s        38s        2    {kubelet 10.46.181.146}    spec.initContainers{nginx-reload-on-k8s-init-1}    Normal        Pulling        pulling image "busybox"
  39s        26s        2    {kubelet 10.46.181.146}    spec.initContainers{nginx-reload-on-k8s-init-1}    Normal        Pulled        Successfully pulled image "busybox"
  26s        26s        1    {kubelet 10.46.181.146}    spec.initContainers{nginx-reload-on-k8s-init-2}    Normal        Created        Created container with docker id 85632ff73ea8
  26s        26s        1    {kubelet 10.46.181.146}    spec.initContainers{nginx-reload-on-k8s-init-2}    Normal        Started        Started container with docker id 85632ff73ea8
  25s        25s        1    {kubelet 10.46.181.146}    spec.containers{nginx-config-generator}        Normal        Pulled        Container image "registry.cn-hangzhou.aliyuncs.com/xxxx/test:latest" already present on machine
  25s        25s        1    {kubelet 10.46.181.146}    spec.containers{nginx-config-generator}        Normal        Created        Created container with docker id 1ce8c6d8a8af
  25s        25s        1    {kubelet 10.46.181.146}    spec.containers{nginx-config-generator}        Normal        Started        Started container with docker id 1ce8c6d8a8af
  25s        25s        1    {kubelet 10.46.181.146}    spec.containers{nginx-origin}            Normal        Pulled        Container image "registry.cn-hangzhou.aliyuncs.com/xxxx/nginx:latest" already present on machine
  25s        25s        1    {kubelet 10.46.181.146}    spec.containers{nginx-origin}            Normal        Created        Created container with docker id 0c692ec28acd
  25s        25s        1    {kubelet 10.46.181.146}    spec.containers{nginx-origin}            Normal        Started        Started container with docker id 0c692ec28acd

... ...

可以看到四个container依次被pull and create。

四、测试

现在我们就来测试一下nginx的reload。

之前的两个init container分别在/etc/nginx/conf.d下创建了index1.html和index2.html,我们就用这两个文件分别作为配置变更前和变更后的首页。

注意:这时我们还没有/etc/nginx/conf.d/default.conf文件,我们在Pod内访问localhost:80将会得到失败结果:

# curl localhost:80
curl: (7) Failed to connect to localhost port 80: Connection refused

我们进入nginx-config-generator,创建/etc/nginx/conf.d/default.conf文件,与此同时,通过docker logs -f 监控nginx-origin容器的日志:

//default.conf

server {
    listen       80;
    server_name  localhost;

    #charset koi8-r;
    #access_log  /var/log/nginx/log/host.access.log  main;

    location / {
        root   /etc/nginx/conf.d;
        index  index1.html index1.htm;
    }

    #error_page  404              /404.html;

    # redirect server error pages to the static page /50x.html
    #
    error_page   500 502 503 504  /50x.html;
    location = /50x.html {
        root   /usr/share/nginx/html;
    }
}

我们把/etc/nginx/conf.d/index1.html作为服务站点的首页了。文件创建完毕后,我们同时就可以从nginx-origin容器的日志能看到如下内容:

At 14:07 on 17/11/16, config file update detected.
2016/11/17 14:07:25 [notice] 20#20: signal process started

我们再从Pod中访问localhost:80(注意:Pod中的多个container共享network namespace,通过localhost就可以进行互访):

root@nginx-reload-on-k8s:/etc/nginx# curl localhost:80
<!DOCTYPE html>
<!--STATUS OK--><html> <head><meta http-equiv=content-type content=text/html;charset=utf-8><meta http-equiv=X-UA-Compatible content=IE=Edge><meta content=always name=referrer><link rel=stylesheet type=text/css href=http://s1.bdstatic.com/r/www/cache/bdorz/baidu.min.css><title>百度一下,你就知道</title></head> .... </html>

我们顺利得到index1.html的内容,这说明配置实时生效了。

我们再来“触发”一次配置变更。我们将default.conf中的:

location / {
        root   /etc/nginx/conf.d;
        index  index1.html index1.htm;
    }

改为:

location / {
        root   /etc/nginx/conf.d;
        index  index2.html index2.htm;
    }

保存!

从nginx-origin容器日志可以看到如下输出:

At 14:17 on 17/11/16, config file update detected.
2016/11/17 14:17:46 [notice] 32#32: signal process started

在Pod中再次访问站点首页:

# curl localhost:80
<!DOCTYPE HTML>
<html>
    <head>
        <meta name="renderer" content="webkit"/>
                <meta http-equiv="X-UA-Compatible" content="IE=EmulateIE7" />
                <meta http-equiv="Content-Type" content="text/html; charset=utf-8" />
        <title>海词词典_在线词典_在线翻译_海量正版权威词典官方网站</title>
... ...

可以看到配置更新成功,首页换成了dict.cn的首页。

五、测试

通过上述这些“手动”的触发和测试,可以看出这个方案是可行的。并且我们可以看出,这个方案是有一些好处的:

  • 不需要依赖外部持久化存储卷;
  • 通过k8s api server获取当前所有 service列表,通过service label来过滤,无需依赖额外的redis server或etcd服务;

剩下的就是具体init container以及config-generator的实现了。这个留给我以及大家后续去完成^_^。
