由于开发的平台要进行内部公开测试,我们这周在公司内部私有云搭建了一套平台。涉及到Kubernetes相关的基础软件,由我来部署。Kubernetes以及其相关组件都在积极的开发中,版本更新也很快。截至本文撰写时,K8s发布最新稳定版是v1.7.6,而与之配套的Dashboard则是v1.7.0

最初在部署规划时,我选择了Kubernetes v1.7.6+ dashboard v1.6.3的组合。之前K8s v1.7.3的稳定让我对使用最新Release版有一些信心,但dashboard v1.7.0则是三天前刚发布的,看dashboard的commit log,之前还大规模revert了一次。因此,我保守的选择了v1.6.3。

一、但Dashboard v1.6.3与Kubernetes 1.7.6似乎不匹配

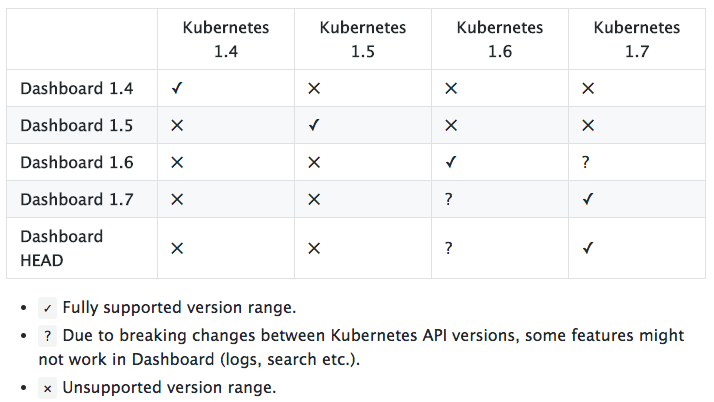

Kubernetes Dashboard的兼容性矩阵中,我们能看到dashboard 1.6.x与k8s 1.7.x的兼容性是一个问号:

img{512x368}

也就是说由于K8S API可能的变动,Dashboard 1.6.x的某些功能可能无法使用。之前我在阿里云上的测试环境中使用的是k8s 1.7.3+dashboard 1.6.3的组合,我需要的功能均可以使用。因此这里我首先尝试了dashboard v1.6.3。

安装过程不赘述。我依旧通过kube-apiserver暴露服务的方式来访问dasbboard,kube-apiserver采用basic auth的身份验证方式。我尝试在浏览器中访问下面路径:

https://{kube-apiserver}:6443/ui

在浏览器弹出的身份验证对话框中输入user/password后,url跳转到:

https://{kube-apiserver}:6443/api/v1/namespaces/kube-system/services/kubernetes-dashboard/proxy

不过等了许久,浏览器页面依旧一片空白。Dashboard的内容并未鲜露出来。通过chrome浏览器自带的”检查”功能,发现一些静态资源(css、js)的get请求都返回404错误。由于时间有限,没有细致查问题所在。我打算用Dashboard 1.7.0试试。

二、采用Dashboard v1.7.0

1.7.0版本dashboard主要强化了安全性,增加了登录页面和相关菜单项,并增加了一个kubernetes-dashboard-init-amd64 init容器。我们无需再依赖浏览器弹框了。dashboard调整了源码目录结构,安装1.7.0需要执行下面命令:

kubectl apply -f https://raw.githubusercontent.com/kubernetes/dashboard/master/src/deploy/recommended/kubernetes-dashboard.yaml

安装后,我们继续按原有方式访问dashboard,即访问https://{kube-apiserver}:6443/ui,但我们得到如下错误信息:

Error: 'malformed HTTP response "\x15\x03\x01\x00\x02\x02"'
Trying to reach: 'http://10.40.0.5:8443/'

回头再看dashboard的wiki,发现其告知的通过kube-apiserver访问dashboard的url如下:

https://{kube-apiserver}:6443/api/v1/namespaces/kube-system/services/https:kubernetes-dashboard:/proxy

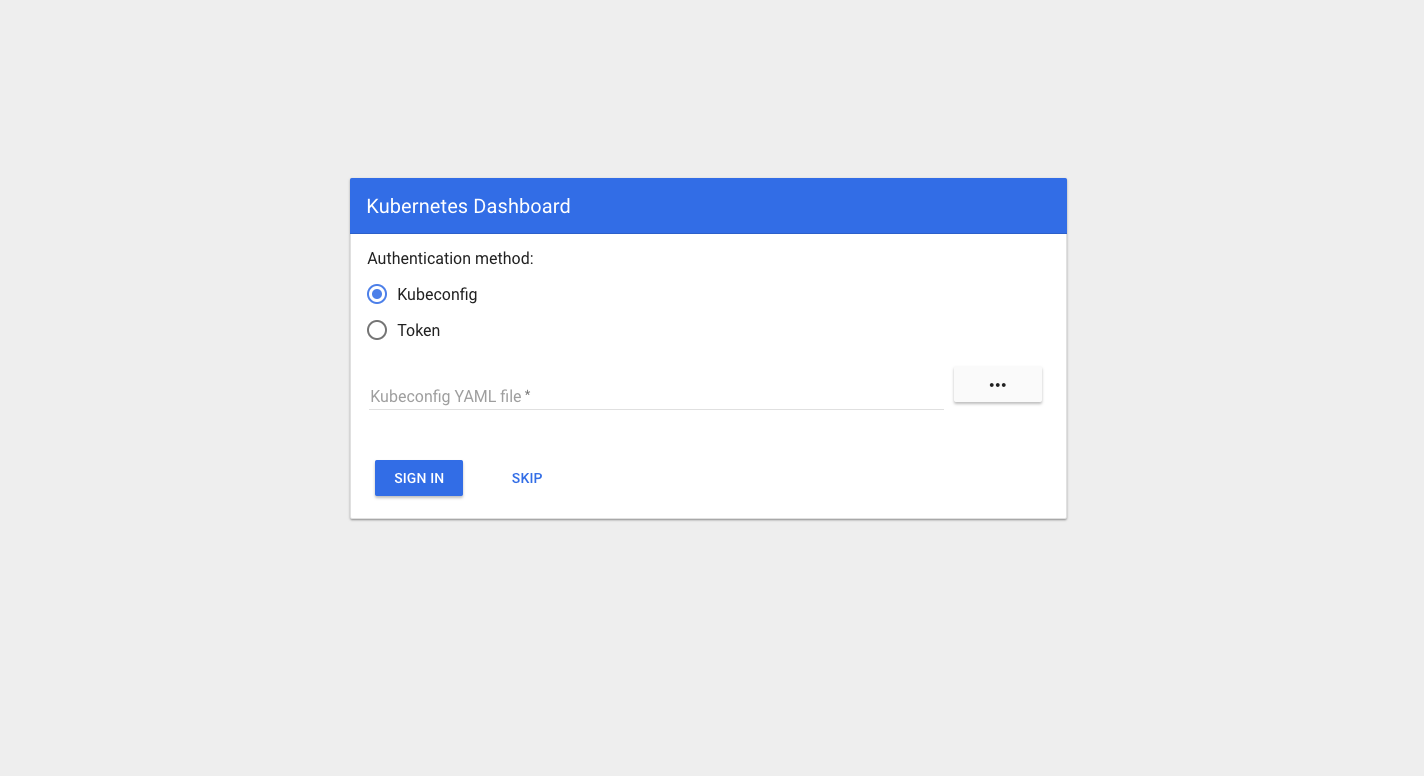

访问该地址后,我们在浏览器中看到如下登录页面:

img{512x368}

dashboard v1.7.0默认支持两种身份校验登录方式:kubeconfig和token两种。我们说说token这种方式。点击选择:Token单选框,提示你输入token。token从哪里获取,我们从来没有生成过token?其实当前K8s中已经有了很多token:

root@ubuntu-k8s-1:~# kubectl  get secret -n kube-system
NAME                                     TYPE                                  DATA      AGE
attachdetach-controller-token-8pps2      kubernetes.io/service-account-token   3         4d
bootstrap-signer-token-jfj4q             kubernetes.io/service-account-token   3         4d
 ... ....

service-controller-token-9zqbz           kubernetes.io/service-account-token   3         4d
statefulset-controller-token-m7shd       kubernetes.io/service-account-token   3         4d
token-cleaner-token-sfvm8                kubernetes.io/service-account-token   3         4d
ttl-controller-token-dxjz9               kubernetes.io/service-account-token   3         4d
weave-net-token-zfgbp                    kubernetes.io/service-account-token   3         4d

想看那个secret对应的token,就执行kubectl describe secret/{token_name} -n kube-system。比如,我们查看一下service-controller-token-9zqbz 对应的token是多少:

root@ubuntu-k8s-1:~# kubectl describe secret/service-controller-token-9zqbz -n kube-system
Name:        service-controller-token-9zqbz
Namespace:    kube-system
Labels:        <none>
Annotations:    kubernetes.io/service-account.name=service-controller
        kubernetes.io/service-account.uid=907b4a3b-9f59-11e7-a3ea-0650cc001a5b

Type:    kubernetes.io/service-account-token

Data
====
ca.crt:        1025 bytes
namespace:    11 bytes
token:        eyJhbG...QH9rfu7QI81QJg

现在你可以把上面token key对应那一长串copy到dashboard的token输入框中,点击:signin。即可登录。不过由于token对应的Service account的权限不同,即使进入dashboard,也干不了啥,甚至是啥也不能干。

三、让Dashboard v1.7.0支持basic auth login方式

我们要用basic auth方式登录dashboard,需要对kubernetes-dashboard.yaml进行如下修改:

        args:
          - --tls-key-file=/certs/dashboard.key
          - --tls-cert-file=/certs/dashboard.crt
          - --authentication-mode=basic    <---- 添加这一行

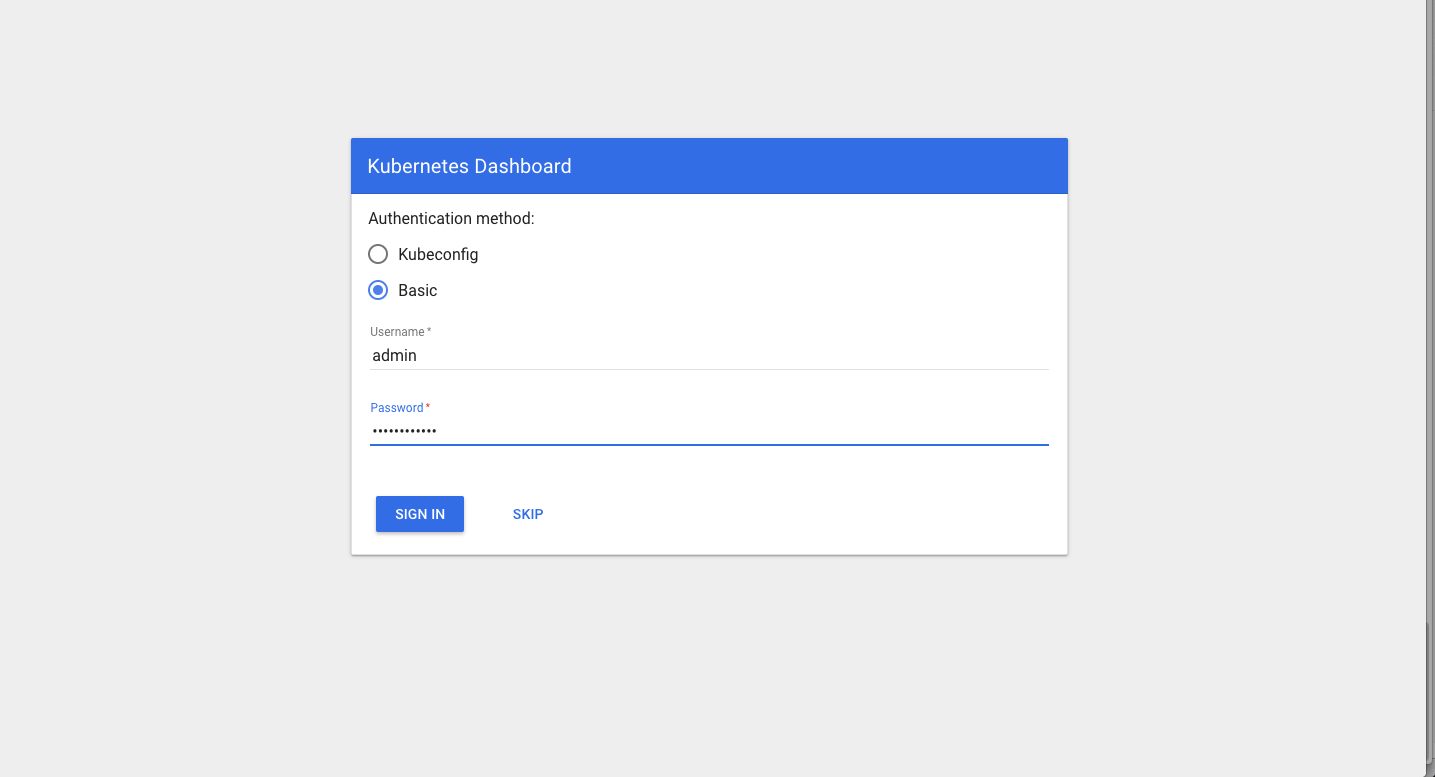

然后apply一下该yaml文件,等dashboard pod重新创建ok后,我们就可以user、password方式登录dashboard了:

img{512x368}

四、集成heapster

heapster当前最新版本v1.4.2,我们采用influxdb作为后端,因此使用的是下面的一些yaml文件:

root@ubuntu-k8s-1:~/k8s176-install/dashboard/heapster-1.4.2/deploy/kube-config/influxdb# ls
grafana.yaml  heapster.yaml  influxdb.yaml

不过在创建这些pod之前,我们先要创建一些权限绑定:

root@ubuntu-k8s-1:~/k8s176-install/dashboard/heapster-1.4.2/deploy/kube-config/rbac# kubectl create -f heapster-rbac.yaml
clusterrolebinding "heapster" created

heapster使用的grafana是v4.2.0版本,该版本有一个bug,一旦运行后,会出现类似如下的错误:

# kubectl logs -f  monitoring-grafana-762361155-p9vwj  -n kube-system
Starting a utility program that will configure Grafana
Starting Grafana in foreground mode
t=2017-08-09T06:10:57+0000 lvl=crit msg="Failed to parse /etc/grafana/grafana.ini, open /etc/grafana/grafana.ini: no such file or directory%!(EXTRA []interface {}=[])"

我们需要将grafana升级到v4.4.1版本。修改上面的heapster-1.4.2/deploy/kube-config/influxdb/grafana.yaml:

    spec:
      containers:
      - name: grafana
        image: gcr.io/google_containers/heapster-grafana-amd64:v4.4.1

创建heapster:

root@ubuntu-k8s-1:~/k8s176-install/dashboard/heapster-1.4.2/deploy/kube-config# kubectl create -f influxdb/
deployment "monitoring-grafana" created
service "monitoring-grafana" created
serviceaccount "heapster" created
deployment "heapster" created
service "heapster" created
deployment "monitoring-influxdb" created
service "monitoring-influxdb" created

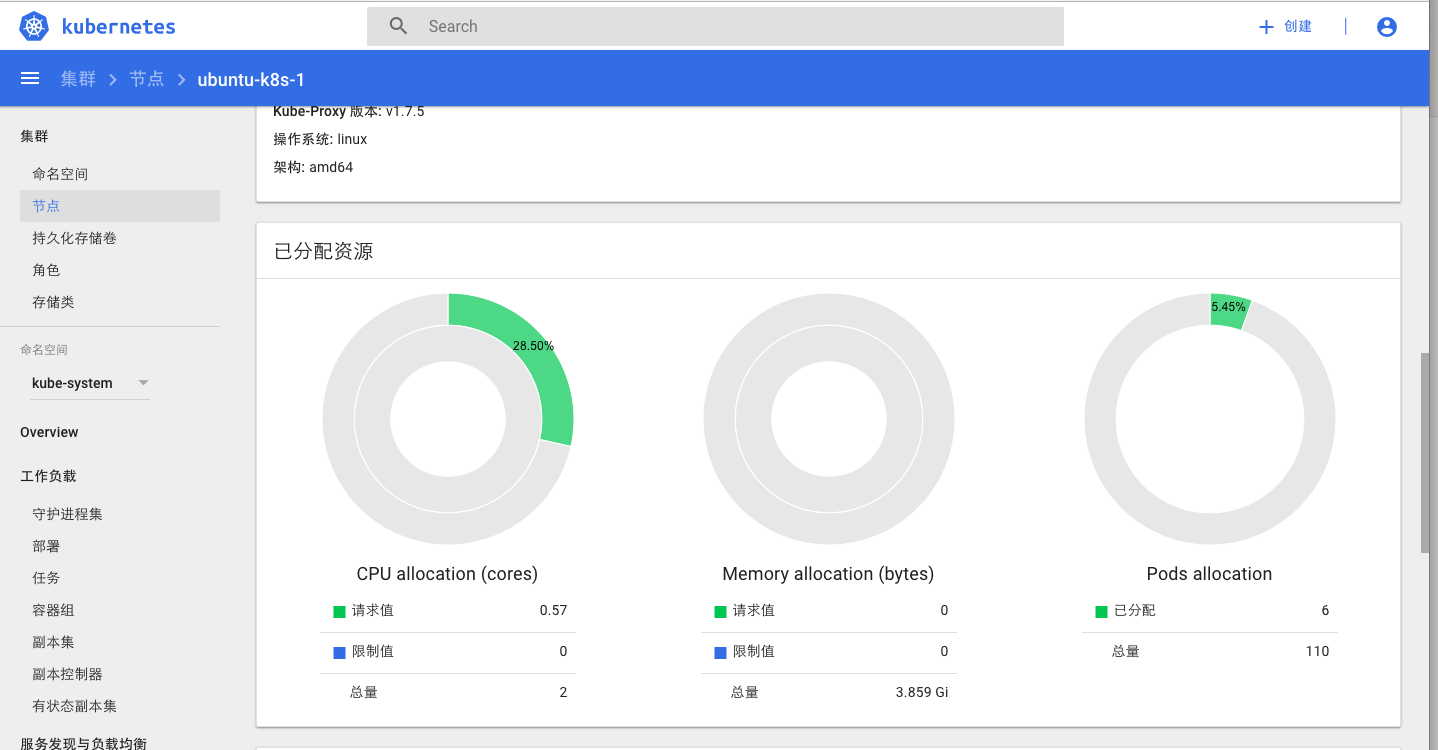

dashboard在页面上增加了一些新的展示组件,就像下面这样的:

img{512x368}


微博:@tonybai_cn
微信公众号:iamtonybai
github.com: https://github.com/bigwhite

© 2017, bigwhite. 版权所有.
