我们有给客户搭建私有容器仓库的需求。开源的私有容器registry可供选择的不多,除了docker官方的distribution之外,比较知名的是VMware China出品的Harbor,我们选择了harbor。

harbor在docker distribution的基础上增加了一些安全、访问控制、管理的功能以满足企业对于镜像仓库的需求。harbor以docker-compose的规范形式组织各个组件,并通过docker-compose工具进行启停。

不过,harbor默认的安装配置是针对single node的,要想做得可靠性高一些,我们需要自己探索一些可行的方案。本文将结合harbor和CephFS搭建一个满足企业高可用性需求的private registry。

一、实验环境

这里用两台阿里云ECS作为harbor的工作节点:

node1:  10.47.217.91
node2:  10.28.61.30

两台主机运行的都是Ubuntu 16.04.1 LTS (GNU/Linux 4.4.0-58-generic x86_64),使用root用户。

docker版本与docker-compose的版本如下:

# docker version
Client:
 Version:      1.12.5
 API version:  1.24
 Go version:   go1.6.4
 Git commit:   7392c3b
 Built:        Fri Dec 16 02:42:17 2016
 OS/Arch:      linux/amd64

Server:
 Version:      1.12.5
 API version:  1.24
 Go version:   go1.6.4
 Git commit:   7392c3b
 Built:        Fri Dec 16 02:42:17 2016
 OS/Arch:      linux/amd64

# docker-compose -v
docker-compose version 1.12.0, build b31ff33

ceph版本如下:

# ceph -v
ceph version 10.2.7

ceph的安装和配置可参考这里

二、方案思路

首先,从部署上说,我们需要的Private Registry是独立于k8s cluster存在的,即在k8s cluster外部,其存储和管理的镜像供k8s cluster 组件以及运行于k8s cluster上的应用使用。

其次,企业对registry有高可用需求,但我们也要有折中,我们的目标并不是理想的完全高可用,那样投入成本可能有些高。一般企业环境下更注重数据安全。因此首要保证harbor的数据安全,这样即便harbor实例宕掉,保证数据依然不会丢失即可。并且生产环境下registry的使用很难称得上高频,对镜像仓库的性能要求也没那么高。这种情况下,harbor的高可用至少有两种方案:

  • 多harbor实例共享后端存储
  • 多harbor实例相互数据同步(通过配置两个harbor相互复制镜像数据)

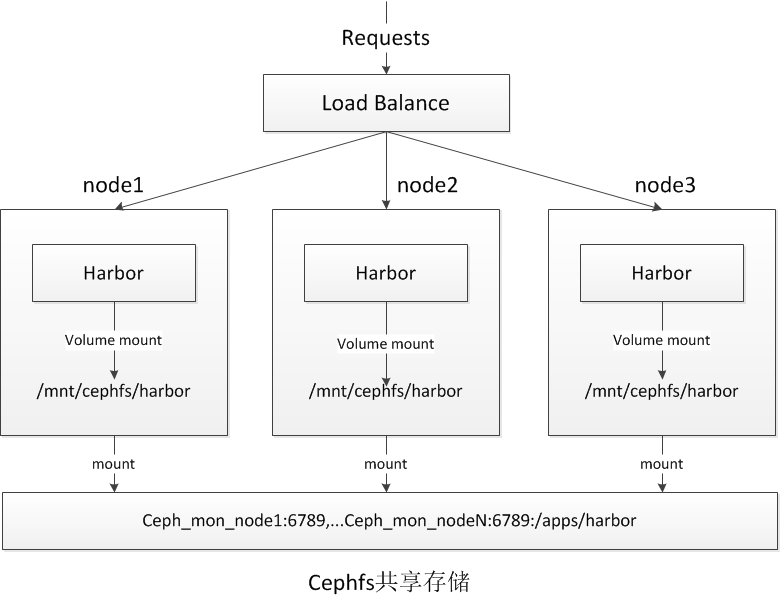

harbor原生支持双实例的镜像数据同步。不过这里我们采用第一种方案:即多harbor实例共享后端存储,因为我们有现成的cephfs供harbor使用。理想的方案示意图如下:

img{512x368}

  • 每个安放harbor实例的node都mount cephfs;
  • 每个node上的harbor实例(包含组件:ui、db、registry等)都volume mount node上的cephfs mount路径;
  • 通过Load Balance将request流量负载到各个harbor实例上。

但这样做可行么?如果这么做,Harbor实例里的mysql container就会“抱怨”:

May 17 22:45:45 172.19.0.1 mysql[12110]: 2017-05-17 14:45:45 1 [ERROR] InnoDB: Unable to lock ./ibdata1, error: 11
May 17 22:45:45 172.19.0.1 mysql[12110]: 2017-05-17 14:45:45 1 [Note] InnoDB: Check that you do not already have another mysqld process using the same InnoDB data or log files.

MySQL多个实例无法共享一份mysql数据文件。

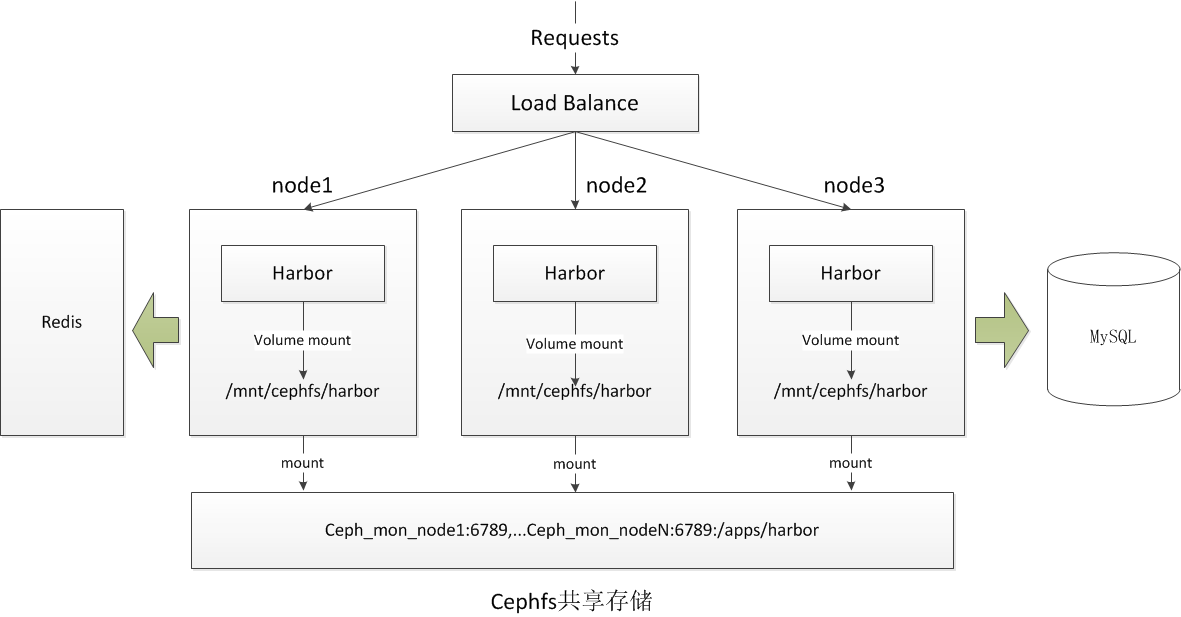

那么,我们会考虑将harbor连接的mysql放到外面来,使用external database;同时考虑到session共享,我们还需要增加一个存储session信息的redis cluster,这样一来,方案示意图变更如下:

img{512x368}

图中的mysql、redis你即可以用cluster,也可以用单点,还是看你的需求和投入。如果你具备现成的mysql cluster和redis cluster,那么直接用就好了。但是如果你没有,并且你还不想投入这么多(尤其是搞mysql cluster),那么用单点就好了。考虑到数据安全,可以将单点mysql的数据存储在cephfs上,如果你已经有了现成的cephfs。

三、在一个node上安装Harbor

1、初装步骤

以一个node上的Harbor安装为例,harbor提供了详细的安装步骤文档,我们按照步骤逐步进行即可(这里我使用的是1.1.0版本,截至目前为止的最新稳定版本为1.1.1版本):

~/harbor-install# wget -c https://github.com/vmware/harbor/releases/download/v1.1.0/harbor-offline-installer-v1.1.0.tgz

~/harbor-install# tar zxvf harbor-offline-installer-v1.1.0.tgz

~/harbor-install/harbor# ls -F
common/  docker-compose.notary.yml  docker-compose.yml  harbor.cfg  harbor.v1.1.0.tar.gz  install.sh*  LICENSE  NOTICE  prepare*

~/harbor-install/harbor./install.sh

[Step 0]: checking installation environment ...

Note: docker version: 1.12.5
Note: docker-compose version: 1.12.0
[Step 1]: loading Harbor images ...
... ...
[Step 2]: preparing environment ...
Generated and saved secret to file: /data/secretkey
Generated configuration file: ./common/config/nginx/nginx.conf
Generated configuration file: ./common/config/adminserver/env
Generated configuration file: ./common/config/ui/env
Generated configuration file: ./common/config/registry/config.yml
Generated configuration file: ./common/config/db/env
Generated configuration file: ./common/config/jobservice/env
Generated configuration file: ./common/config/jobservice/app.conf
Generated configuration file: ./common/config/ui/app.conf
Generated certificate, key file: ./common/config/ui/private_key.pem, cert file: ./common/config/registry/root.crt
The configuration files are ready, please use docker-compose to start the service.

[Step 3]: checking existing instance of Harbor ...
[Step 4]: starting Harbor ...

Creating network "harbor_harbor" with the default driver
Creating harbor-log
Creating harbor-db
Creating registry
Creating harbor-adminserver
Creating harbor-ui
Creating nginx
Creating harbor-jobservice

ERROR: for proxy  Cannot start service proxy: driver failed programming external connectivity on endpoint nginx (fdeb3e538d5f8d714ea5c79a9f3f127f05f7ba5d519e09c4c30ef81f40b2fe77): Error starting userland proxy: listen tcp 0.0.0.0:80: bind: address already in use

harbor实例默认的监听端口是80,但一般node上的80口都会被占用,因此我们需要修改一个端口号。注意:此时harbor仅启动成功了一些container而已,尚无法正常工作。

2、修改harbor proxy组件的listen端口

harbor的proxy组件就是一个nginx,通过nginx这个反向代理,将不同的服务请求分发到内部其他组件中去。nginx默认监听node的80端口,我们用8060端口替代80端口需要进行两处配置修改:

1、harbor.cfg

hostname = node_public_ip:8060

2、docker-compose.yml

proxy:
    image: vmware/nginx:1.11.5-patched
    container_name: nginx
    restart: always
    volumes:
      - ./common/config/nginx:/etc/nginx:z
    networks:
      - harbor
    ports:
      - 8060:80   <--- 修改端口映射
      - 443:443
      - 4443:4443

由于我们修改了harbor.cfg文件,我们需要重新prepare一下,执行下面命令:

# docker-compose down -v
Stopping harbor-jobservice ... done
Stopping nginx ... done
Stopping harbor-ui ... done
Stopping harbor-db ... done
Stopping registry ... done
Stopping harbor-adminserver ... done
Stopping harbor-log ... done
Removing harbor-jobservice ... done
Removing nginx ... done
Removing harbor-ui ... done
Removing harbor-db ... done
Removing registry ... done
Removing harbor-adminserver ... done
Removing harbor-log ... done
Removing network harbor_harbor

# ./prepare
Clearing the configuration file: ./common/config/nginx/nginx.conf
Clearing the configuration file: ./common/config/ui/env
Clearing the configuration file: ./common/config/ui/app.conf
Clearing the configuration file: ./common/config/ui/private_key.pem
Clearing the configuration file: ./common/config/adminserver/env
Clearing the configuration file: ./common/config/jobservice/env
Clearing the configuration file: ./common/config/jobservice/app.conf
Clearing the configuration file: ./common/config/db/env
Clearing the configuration file: ./common/config/registry/config.yml
Clearing the configuration file: ./common/config/registry/root.crt
loaded secret from file: /mnt/cephfs/harbor/data/secretkey
Generated configuration file: ./common/config/nginx/nginx.conf
Generated configuration file: ./common/config/adminserver/env
Generated configuration file: ./common/config/ui/env
Generated configuration file: ./common/config/registry/config.yml
Generated configuration file: ./common/config/db/env
Generated configuration file: ./common/config/jobservice/env
Generated configuration file: ./common/config/jobservice/app.conf
Generated configuration file: ./common/config/ui/app.conf
Generated certificate, key file: ./common/config/ui/private_key.pem, cert file: ./common/config/registry/root.crt
The configuration files are ready, please use docker-compose to start the service.

# docker-compose up -d

Creating network "harbor_harbor" with the default driver
Creating harbor-log
Creating harbor-adminserver
Creating registry
Creating harbor-db
Creating harbor-ui
Creating harbor-jobservice
Creating nginx

我们可以通过docker-compose ps命令查看harbor组件的状态:

# docker-compose ps
       Name                     Command               State                                 Ports
--------------------------------------------------------------------------------------------------------------------------------
harbor-adminserver   /harbor/harbor_adminserver       Up
harbor-db            docker-entrypoint.sh mysqld      Up      3306/tcp
harbor-jobservice    /harbor/harbor_jobservice        Up
harbor-log           /bin/sh -c crond && rm -f  ...   Up      127.0.0.1:1514->514/tcp
harbor-ui            /harbor/harbor_ui                Up
nginx                nginx -g daemon off;             Up      0.0.0.0:443->443/tcp, 0.0.0.0:4443->4443/tcp, 0.0.0.0:8060->80/tcp
registry             /entrypoint.sh serve /etc/ ...   Up      5000/tcp

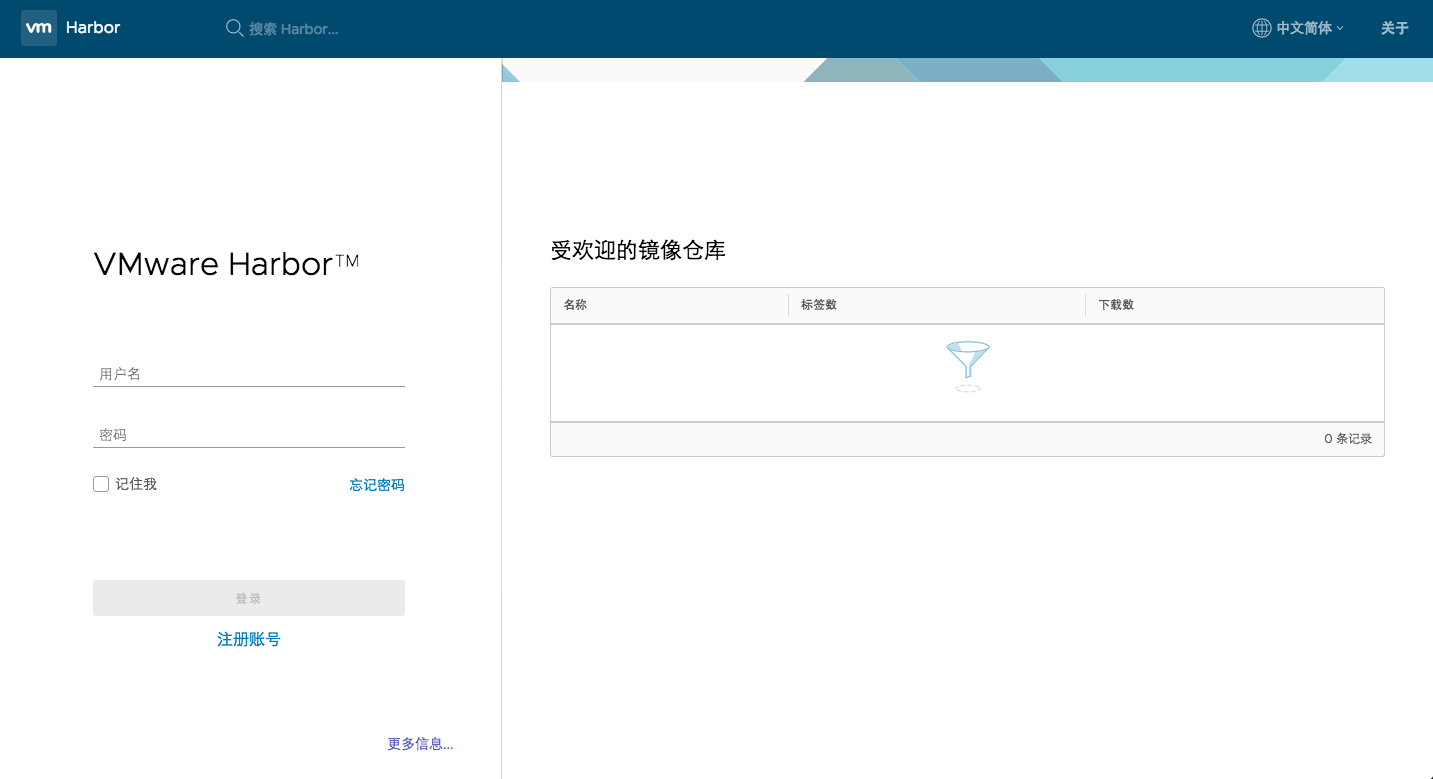

如果安全组将8060端口打开,通过访问:http://node_public_ip:8060,你将看到如下harbor的web页面:

img{512x368}

我们可以通过harbor内置的默认用户名和密码admin/Harbor12345登录harbor ui。当然,我们更重要的是通过cmdline访问harbor,push和pull image。如果这时你直接尝试docker login harbor_url,你可能会得到如下错误日志:

# docker login -u admin -p Harbor12345 node_public_ip:8060
Error response from daemon: Get https://node_public_ip:8060/v1/users/: http: server gave HTTP response to HTTPS client

这是因为docker默认采用https访问registry,因此我们需要在docker engine的配置中,添加–insecure-registry option。关于ubuntu 16.04下docker配置的问题,请参考这里

DOCKER_OPTS="--dns 8.8.8.8 --dns 8.8.4.4 --registry-mirror=https://xxxxx.mirror.aliyuncs.com --insecure-registry=node_public_ip:8060"

重启docker engine后尝试再次登录harbor:

docker login -u admin -p Harbor12345 node_public_ip:8060
Login Succeeded

一旦docker client login ok,我们就可以通过docker client对harbor中的相关repository进行操作了。

四、挂载路径修改

默认情况下,harbor将数据volume挂载到主机的/data路径下面。但由于我们采用ceph共享存储保证数据的高可用,需要修改harbor组件内容器的挂载路径,将其mount到共享存储挂载node上的路径:/mnt/cephfs/harbor/data/。对比两个路径,可以看出前缀由”/”变为了”/mnt/cephfs/harbor/”,我们需要修改docker-compose.yml和harbor.cfg两个文件。

由于docker-compose.yml文件较长,这里将原始文件改名为docker-compose.yml.orig,并将其与修改后的docker-compose.yml做对比:

# diff  docker-compose.yml.orig docker-compose.yml
8c8
<       - /var/log/harbor/:/var/log/docker/:z
---
>       - /mnt/cephfs/harbor/log/:/var/log/docker/:z
20c20
<       - /data/registry:/storage:z
---
>       - /mnt/cephfs/harbor/data/registry:/storage:z
40c40
<       - /data/database:/var/lib/mysql:z
---
>       - /mnt/cephfs/harbor/data/database:/var/lib/mysql:z
59,61c59,61
<       - /data/config/:/etc/adminserver/config/:z
<       - /data/secretkey:/etc/adminserver/key:z
<       - /data/:/data/:z
---
>       - /mnt/cephfs/harbor/data/config/:/etc/adminserver/config/:z
>       - /mnt/cephfs/harbor/data/secretkey:/etc/adminserver/key:z
>       - /mnt/cephfs/harbor/data/:/data/:z
80,81c80,81
<       - /data/secretkey:/etc/ui/key:z
<       - /data/ca_download/:/etc/ui/ca/:z
---
>       - /mnt/cephfs/harbor/data/secretkey:/etc/ui/key:z
>       - /mnt/cephfs/harbor/data/ca_download/:/etc/ui/ca/:z
100c100
<       - /data/job_logs:/var/log/jobs:z
---
>       - /mnt/cephfs/harbor/data/job_logs:/var/log/jobs:z
102c102
<       - /data/secretkey:/etc/jobservice/key:z
---
>       - /mnt/cephfs/harbor/data/secretkey:/etc/jobservice/key:z

harbor.cfg文件需要修改的地方不多:

// harbor.cfg

#The path of cert and key files for nginx, they are applied only the protocol is set to https
ssl_cert = /mnt/cephfs/harbor/data/cert/server.crt
ssl_cert_key = /mnt/cephfs/harbor/data/cert/server.key

#The path of secretkey storage
secretkey_path = /mnt/cephfs/harbor/data

配置修改完毕后,执行如下命令:

# docker-compose down -v
# prepare
# docker-compose up -d

新的harbor实例就启动起来了。注意:这一步我们用cephfs替换了本地存储,主要的存储变动针对log、database和registry三个输出数据的组件。你也许会感受到cephfs给harbor ui页面加载带来的影响,实感要比之前的加载慢一些。

五、使用外部数据库(external database)

前面提到了挂载ceph后,多个node上harbor实例中的db组件将出现竞争问题,导致只有一个node上的harbor db组件可以工作。因此,我们要使用外部数据库(或db集群)来解决这个问题。但是harbor官方针对如何配置使用外部DB很是“讳莫如深”,我们只能自己探索。

假设我们已经有了一个external database,并且建立了harbor这个user,并做了相应的授权。由于harbor习惯了独享database,在测试环境下可以考虑

GRANT ALL ON *.* TO 'harbor'@'%';

1、迁移数据

如果此时镜像库中已经有了数据,我们需要做一些迁移工作。

attach到harbor db组件的container中,将registry这张表dump到registry.dump文件中:

#docker exec -i -t  6e1e4b576315  bash

在db container中:
# mysqldump -u root -p --databases registry > registry.dump

回到node,将dump文件从container中copy出来:

#docker cp 6e1e4b576315:/root/registry.dump ./

再mysql login到external Database,将registry.dump文件导入:

# mysql -h external_db_ip -P 3306 -u harbor -p
# mysql> source ./registry.dump;

2、修改harbor配置,使得ui、jobservice组件连接external db

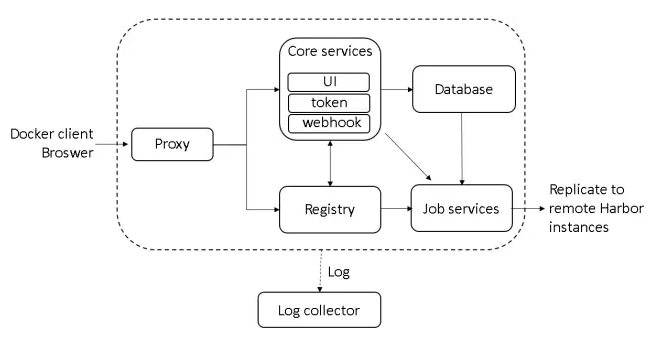

根据当前harbor architecture图所示:

img{512x368}

与database“有染”的组件包括ui和jobservice,如何通过配置修改来让这两个组件放弃老db,访问新的external db呢?这要从挖掘配置开始。harbor的组件配置都在common/config下:

~/harbor-install/harbor# tree -L 3 common
common
├── config
│   ├── adminserver
│   │   └── env
│   ├── db
│   │   └── env
│   ├── jobservice
│   │   ├── app.conf
│   │   └── env
│   ├── nginx
│   │   └── nginx.conf
│   ├── registry
│   │   ├── config.yml
│   │   └── root.crt
│   └── ui
│       ├── app.conf
│       ├── env
│       └── private_key.pem
└── templates
 ... ...

在修改config之前,我们先docker-compose down掉harbor。接下来,我们看到ui和jobservice下都有env文件,这里想必就是可以注入新db的相关访问信息的地方,我们来试试!

// common/config/ui/env
LOG_LEVEL=debug
CONFIG_PATH=/etc/ui/app.conf
UI_SECRET=$ui_secret
JOBSERVICE_SECRET=$jobservice_secret
GODEBUG=netdns=cgo
MYSQL_HOST=new_db_ip
MYSQL_PORT=3306
MYSQL_USR=harbor
MYSQL_PWD=harbor_password

// common/config/jobservice/env
LOG_LEVEL=debug
CONFIG_PATH=/etc/jobservice/app.conf
UI_SECRET=$ui_secret
JOBSERVICE_SECRET=$jobservice_secret
GODEBUG=netdns=cgo
MYSQL_HOST=new_db_ip
MYSQL_PORT=3306
MYSQL_USR=harbor
MYSQL_PWD=harbor_password

同时,由于不再需要harbor_db组件,因此切记:要将其从docker-compose.yml中剔除!。docker-compose up -d重新创建harbor各组件容器并启动!Harbor的日志可以在挂载的ceph路径: /mnt/cephfs/harbor/log下查找到:

/mnt/cephfs/harbor/log# tree 2017-06-09
2017-06-09
├── adminserver.log
├── anacron.log
├── CROND.log
├── jobservice.log
├── mysql.log
├── proxy.log
├── registry.log
├── run-parts.log
└── ui.log

我们以ui.log为例,我们发现harbor启动后,ui.log输出如下错误日志(jobservice.log也是相同):

Jun  9 11:00:17 172.19.0.1 ui[16039]: 2017-06-09T03:00:17Z [INFO] initializing database: type-MySQL host-mysql port-3306 user-root database-registry
Jun  9 11:00:18 172.19.0.1 ui[16039]: 2017-06-09T03:00:18Z [ERROR] [utils.go:94]: failed to connect to tcp://mysql:3306, retry after 2 seconds :dial tcp: lookup mysql: no such host

我们明明注入了新的db env,为何ui还是要访问“tcp://mysql:3306”呢?我们docker inspect一下ui的container,看看env是否包含我们添加的那些:

# docker inspect e91ab20e1dcb
... ...
            "Env": [
                "DATABASE_TYPE=mysql",
                "MYSQL_HOST=database_ip",
                "MYSQL_PORT=3306",
                "MYSQL_PWD=harbor_password",
                "MYSQL_USR=harbor",
                "MYSQL_DATABASE=registry",
            ],
.... ...

env已经注入,那么为何ui、jobservice无法连接到external database呢?要想搞清楚这点,我们只能去“啃代码”了。还好harbor代码并非很难啃。我们发现基于beego实现的ui、jobservice两个组件并未直接通过os.Getenv去获取这些env变量,而是调用了adminserver组件的服务。adminserver在初始化时,在RESET环境变量为true的情况下,读取了common/config/adminserver/env下的所有环境变量。

搞清楚原理后,我们知道了要修改的是common/config/adminserver/env,而不是common/config/ui/env和common/config/jobservice/env。我们将后两个文件还原。修改common/config/adminserver/env文件:

//common/config/adminserver/env
... ...
MYSQL_HOST=new_db_ip
MYSQL_PORT=3306
MYSQL_USR=harbor
MYSQL_PWD=harbor_password
... ...
RESET=true    <--- 改为true,非常关键

重新up harbor服务后,我们发现ui, jobservice与新database的连接成功了!打开harbor web页面,登录进去,我们看到了之前已经添加的用户、项目和镜像文件。

3、一劳永逸

如果你重新执行prepare,那么上面对config目录下的配置修改将被重新覆盖。如果要一劳永逸,那么需要修改的是common/templates下面的同位置同名配置文件。

六、安装其他节点上的harbor实例

前面,我们只搭建了一个节点,为的是验证方案的可行性。要实现高可用,我们还需要在其他节点上安装harbor实例。由于多个节点上harbor实例共同挂载ceph的同一目录,因此考虑到log的分离,在部署其他节点上的harbor时,最好对docker-compose.yml下log组件的volumes映射路径进行调整,以在多个节点间做隔离,便于日志查看,比如:

volumes:
      - /mnt/cephfs/harbor/log1/:/var/log/docker/:z

除此之外,各个节点上的harbor配置与上述配置完全一致。

七、共享session设置

到harbor的请求被负载均衡分发到多个node上的harbor实例上,这样就有了session共享的需求。Harbor对此已经给予了支持。在ui组件的代码中,我们发现ui在初始化时使用Getenv获取”_REDIS_URL”这个环境变量的值,因此我们只需要将_REDIS_URL这个环境变量配置到各个节点harbor ui组件的env文件中即可:

// common/config/adminserver/env

LOG_LEVEL=debug
CONFIG_PATH=/etc/ui/app.conf
UI_SECRET=LuAwkKUtYjF4l0mQ
JOBSERVICE_SECRET=SmsO1kVo4SrmgOIp
GODEBUG=netdns=cgo
_REDIS_URL=redis_ip:6379,100,redis_password,0

重新up harbor后,session共享生效。

不过光有一个外部redis存储共享session还不够,请求在多个harbor实例中的registry组件中进行鉴权需要harbor各个实例share相同的key和certificate。好在,我们的多harbor实例通过ceph共享存储,key和cert本就是共享的,都存放在目录:/mnt/cephfs/harbor/data/cert/的下边,因此也就不需要在各个harbor实例间同步key和cert了。

八、更换为域名访问

我们有通过域名访问docker registry的需求,那么直接通过域名访问harbor ui和registry是否可行呢?这要看harbor nginx的配置:

# docker ps |grep nginx
fa92765e8871        vmware/nginx:1.11.5-patched   "nginx -g 'daemon off"   3 hours ago
Up 3 hours          0.0.0.0:443->443/tcp, 0.0.0.0:4443->4443/tcp, 0.0.0.0:8060->80/tcp               nginx

# docker exec fa92765e8871 cat /etc/nginx/nginx.conf

... ...
http {
   server {
    listen 80;
   ... ...

}

nginx在http server block并未对域名或ip进行匹配,因此直接将域名A地址设置为反向代理的地址或直接解析为Harbor暴露的公网ip地址都是可以正常访问harbor服务的,当然也包括image push和pull服务。

注意:如果使用域名访问harbor服务,那么就将harbor.cfg中的hostname赋值为你的”域名+端口”,并重新prepare。否则你可能会发现通过harbor域名上传的image无法pull,因为其pull的地址为由ip组成的地址,以docker push hub.tonybai.com:8989/myrepo/foo:latest为例,push成功后,docker pull hub.tonybai.com:8989/myrepo/foo:latest可能提示你找不到该image,因为harbor中该imag
e的地址可能是my_ip_address:8989/myrepo/foo:latest。

九、统一registry的证书和token service的私钥

这是在本篇文章发表之后发现的问题,针对该问题,我专门写了一篇文章:《解决登录Harbor Registry时鉴权失败的问题》,请移步这篇文章,完成HA Harbor的搭建。

十、参考资料


微博:@tonybai_cn
微信公众号:iamtonybai
github.com: https://github.com/bigwhite

© 2017, bigwhite. 版权所有.

Related posts:

  1. 部署私有Docker Registry
  2. Kubernetes集群中的Nginx配置热更新方案
  3. 理解Kubernetes网络之Flannel网络
  4. 一篇文章带你了解Kubernetes安装
  5. Kuberize Ceph RBD API服务
